配管设计上的留意点

1000mL/min。很明显，这表示1分钟流过1000mL。但是，这里有个巨大的陷阱。
举个极端的例子，无论是像自来水（螺旋泵）那样的连续流，还是像1分钟内仅仅1秒就流过全量的间歇流，也同样表示为1000mL/min。
像这样极端的现象虽然少见，但是由于膜片泵上会发生脉动，状况与后者类似。

对于膜片泵的情形，由于将1分钟细分为20～150次（因泵而异）后吐出，当然1次的吐出量比连续流（在此为1000mL/min）的平均值大。

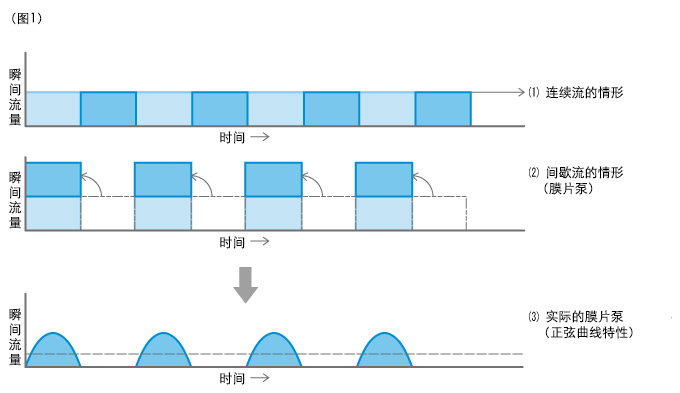

如（图1）之(2)所示，这意味着瞬间流量变大。好像泵的容量变大了。

那么，具体大到多大程度呢？

也就是说，1000mL/min的膜片泵存在大约相当于3140mL/min的螺旋泵的峰值流量。
因此，为了计算使用1000mL/min的膜片泵时的压力损失，必须应用3140mL/min。

基于前述理由，接在膜片泵上的配管径一般需要比螺旋泵的情形更大（更粗）。

电磁驱动计量泵发生的脉动比电机驱动计量泵更大。可以说是在1秒的几十分之一至几百分之一的瞬间，液体被一下子吐出。这是因为螺线管是一种电磁铁，放电（磁铁的吸附）在瞬间进行。

因此，伴随大的瞬间流速的惯性阻力也变得非常大。
为此，在电磁驱动计量泵上使用的接头、软管与1分钟等量的电机驱动计量泵相比，变得更大。
