与螺旋泵的区别

“使用控制阀进行pH控制，将注药泵从螺旋泵改为膜片泵后，膜片泵、配管破损了”

这一故障是表示螺旋泵与膜片泵的特性区别的最好例子。
那么，让我们来看一看区别。

螺旋泵的情形

分析对pH14的废水进行中和（pH7）控制的情形。

1. 如果从pH计发出表示pH14的信号20mA，控制阀全开，螺旋泵的流量变成最大。
2. 如果pH值降低，pH计发出的信号电流也逐渐减小，相应地控制阀的开度变窄。结果使压力损失增大，因此输送液从螺旋泵的套管与叶片之间的间隙倒流，吐出量减小。
3. 如果pH变成7，信号将变成4mA，控制阀完全关闭。如此一来，吐出量与倒流量相等，结果使流量变成零。
   因此，即使泵动作，压力也不会升到泵的扬程以上，泵部、配管几乎不会破损（破裂）。（水锤等引起的破损是另外的问题）

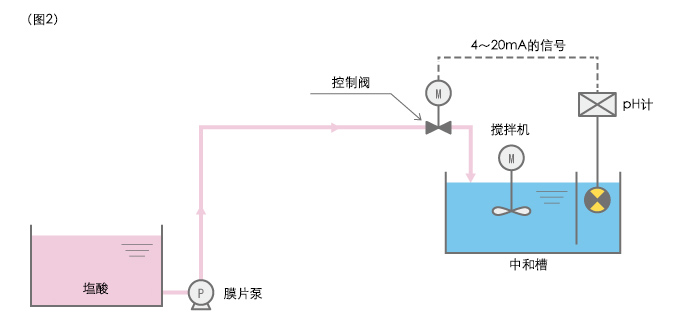

在相同管路上将螺旋泵改成膜片泵时

（假设没有设置溢流阀）

1. 如果从pH计发出表示pH14的信号20mA，控制阀全开。
   因此，对膜片泵几乎没有影响。（只有阀门的压力损失）
2. 如果pH值降低，pH计发出的信号电流也逐渐减小，相应地控制阀的开度变窄。

到此为止是与螺旋泵的情形相同的方面……
下面是重大区别。请大家回忆逆止阀的功能。

“一旦进入缸（泵头）内的液体在逆止阀的运动下被强行从吐出侧排出”

因此，无论试图以多大的力压住阀球，缸内的压力也会增大，直到某处损坏。
也就是说，尽管控制阀的开度变窄，依然会从膜片泵吐出恒量的液体。此时发生非常大的压力，对泵、配管等带来重大影响。
因此，如果试图用控制阀控制膜片泵的吐出量，可以说是大错特错。
膜片泵的吐出量不能通过控制阀改变。

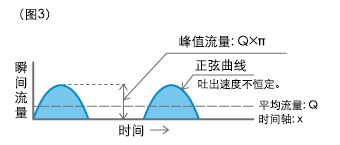

用数字来表示，流速最快时是平均流速的π倍（约3.14倍）。
大致说来，控制阀（喷嘴部）的压力损失与开口部的直径的二次方成反比地增大。例如，如果管径变成原来的一半，压力损失将是原来的4倍。
由此，如果试图用控制阀控制膜片泵的吐出量，压力有显著增大的可能性，可以说非常危险。

控制膜片泵的吐出量的方法

为了不使用控制阀控制吐出量，应该怎么做呢？

答案：
“拆掉控制阀，改为控制膜片泵的转速（冲程个数）的方法”

此方法不改变膜片泵的1个冲程的量，而改变冲程的快慢，结果使总量（例如1分钟的量）增减。
因此，来自pH计的信号被送到以下的控制部。

1. 变频器转速控制方式
2. 可控硅转速控制方式
3. 无级变速机转速控制方式

等等，采用哪种方式因液质、控制目的、预算等而变。

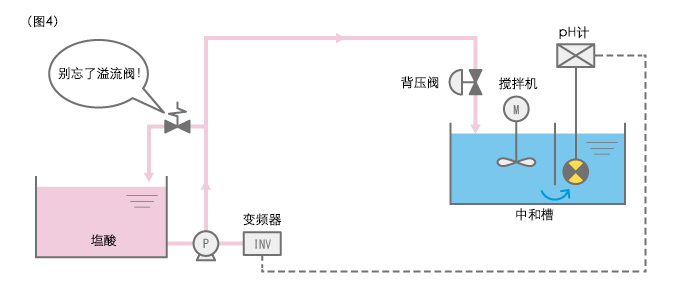

例如，如（图4）所示。

如果在某个现场将螺旋泵改成了膜片泵，请充分留意前面讲述的内容进行处置。
另外，在膜片泵的膜片损坏或者吐出侧的配管破裂的现场，修理时也需要确认配管中是否设置了控制阀。
