基础讲座｜精密泵技术 2-1. 脉动 什么是脉动？
脉动
如果理解了脉动，膜片泵的故障就会骤减。

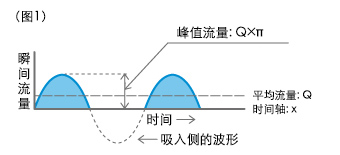

前面已经讲过（图1）的正弦曲线表示膜片泵的吐出波形，那么为什么出现这样的波形呢？
膜片泵的驱动方式一般有支撑弹簧式和曲轴式，在此说明支撑弹簧式。
膜片泵的驱动源一般使用电机。
通过减速机将电机的高速旋转传递给旋转轴，利用偏心轴与旋转轴的偏心关系，使活塞往复运动。

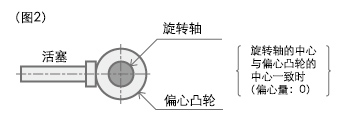

（图2）表示旋转轴的中心与偏心凸轮的中心一致，也就是偏心量为零的情形。此时，偏心凸轮根本不参与活塞的运动，活塞完全不动。

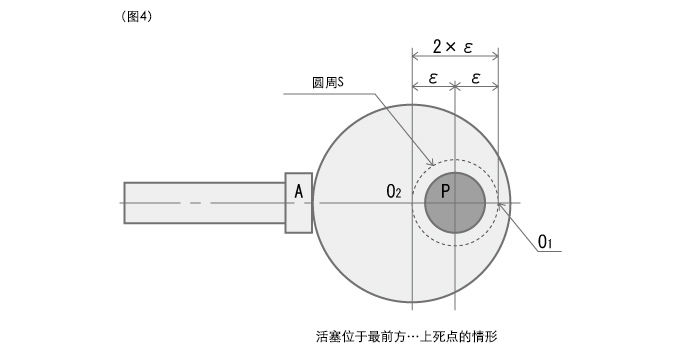

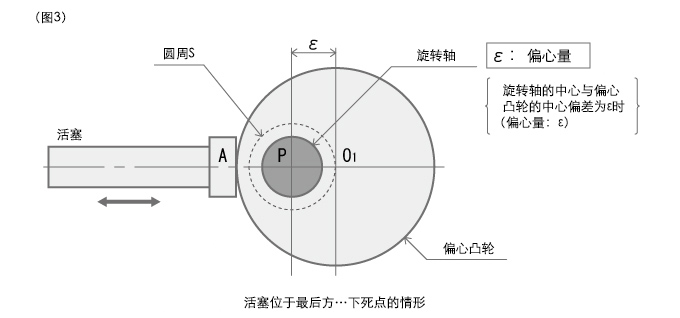

接下来如（图3）和（图4）所示，让我们分析旋转轴的中心与偏心凸轮的中心错位的情形。(ε: 艾普西隆)
此时，偏心凸轮的中心O随着旋转轴的旋转在圆周S上运动。
因此，偏心凸轮一边大幅摆动一边旋转。
从（图3）和（图4）可以看出，活塞结果只在前后方向上移动了从点O1到点O2的距离。
具体数字为2×ε，也就是说，往复运动只移动了偏心量的二倍。例如，如果偏心量为4mm，则往复运动距离（冲程长度）为8mm。
在此需要注意的是，由于点O在圆周S上运动，冲程长度从0达到Max.的速度不是恒定的。
如果用曲线表示此时的活塞的速度，可得到正弦曲线。
活塞的速度逐渐变快，然后逐渐变慢。
因此，液体根据活塞的运动被吸入、吐出，液体的速度基本表现出正弦曲线特性。（实际上由于液体与配管等的摩擦力，波形略微变形。）
在配管中、泵内部流动的液体的速度时快时慢，反复进行。

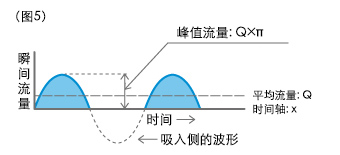

在这里，让我们再看一次（图5）的波形。
实线表示的曲线是吐出波形，虚线表示的曲线是吸入波形。这意味着在往复动作泵上，吐出侧、吸入侧都发生正弦曲线特性的流动。
另外，此曲线也表示液体的吐出和吸入交替进行。
这就是膜片泵的重大特征——脉动。
