膜片泵的原理

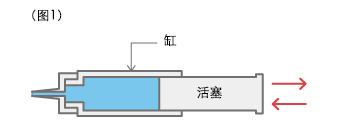

注射器的液体入口与出口相同，让我们分析将入口与出口分开的样子。
（假设入口和出口的流路都采用圆形）

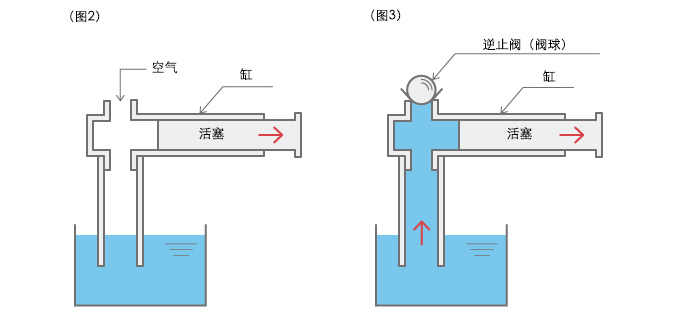

在（图2）的状态，使活塞朝后方运动会吸入液体吗？
答案是NO。即使使活塞朝后方运动，也只是从缸上部吸入空气，液体不会上升。
于是，在（图2）的状态空气进入的位置放上球状的逆止阀。
如此一来，如（图3）所示，空气已经进不来，在缸内部发生负压，这次液体被吸入。

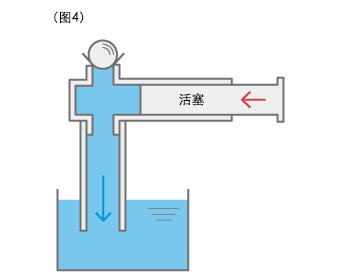

于是，在缸下部朝阻止液体倒流的方向也设置逆止阀。

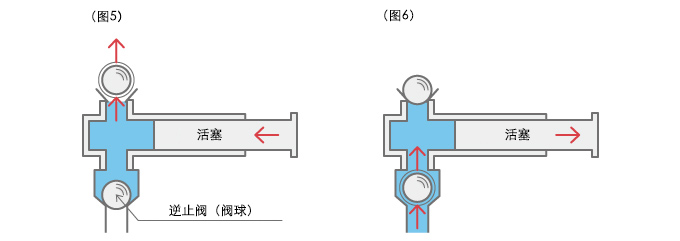

如此一来，如（图5）所示，因为逆止阀的运动，缸内部的液体不会返回原处，而是上推上部的逆止阀后被排出。
接着，如果使活塞后退，在上部的逆止阀关闭的同时下部打开，液体被吸入缸内。
而且此时液体不会从上部倒流。（图6）
综上所述，逆止阀有只使液体朝一个方向移动的功能，承担着应该说是膜片泵（往复动作泵）的生命的重要作用。
逆止阀一般使用球状的、被称作阀球的东西。

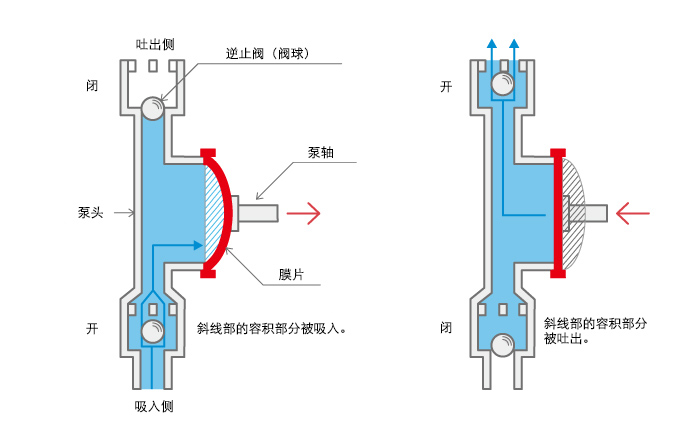

膜片泵的泵头的结构图

以上是膜片泵的吸入和吐出的原理。

膜片泵的特性

根据上述原理，膜片泵表现出以下的特性：

(1)液体的流动有脉动

根据动作原理，液体的吸入和吐出交替进行，液体间歇流过。将其称作脉动。这才是与螺旋泵根本不同的特性。（将在后面详细叙述）

(2)根据逆止阀的运动，一旦进入缸内部的液体务必从上部被排出。

因此，无论试图向吐出侧（上部）施加多大的压力压住阀球，只要动力（推动活塞的力）允许，缸内部的压力也会增大。
从理论上说，意味着做闭塞运行时，缸内部的压力有上升到无限大的可能性。
但是，在压力达到无限大之前，在泵附近强度小的地方，例如缸、吐出侧配管等破裂，或者试图推动活塞的电动机烧毁。
使用膜片泵时，绝对不要忘了溢流阀（安全阀）、电动机用热继电器，就是这个道理。

(3)逆止阀的密封性非常重要

如果垃圾等混入逆止阀附近，密封性会变差（逆止不起作用的状态），泵性能将显著变差。有时甚至完全不吐出。另外，在逆止阀、阀座（逆止阀密闭的部分）上有划痕，也会出现相同的状况。
如果逆止阀和阀座进而处于干燥状态，空气会从微小的凹凸之间通过，结果使密封性变差。（泵位于罐上方时……吸入条件）
此时，如果用液体打湿逆止阀和阀座，密封性会变好，能够进行吸入和吐出。
