스태틱 믹서

스태틱 믹서는 구동부가 없는 독특한 정지형 혼합기(라인믹서)입니다. 믹서 내에 들어간 유체는 엘리먼트에 의해 순차 교반 혼합됩니다.

스태틱 믹서 엘리먼트의 형상

右エレメント 左エレメント

엘리먼트는 직사각형 판을 180도 비튼 형태로, 비튼 방향에 따라 오른쪽 엘리먼트와 왼쪽 엘리먼트가 있습니다.

각 엘리먼트의 치수는 직경에 대해 1.5배의 길이를 기본으로 합니다.

혼합원리

스태틱 믹서는 분할/전환/반전 작용으로 유체를 효과적으로 혼합합니다.

분할작용


유체는 하나의 엘리먼트를 통과할 때마다 2분할됩니다.

Number of separations N=2n.ⁿN: Number of elements

전환작용


유체는 엘리먼트 내의 비틀림면을 따라 관 중앙부에서 벽부로, 관 벽부에서 중앙부로 정렬됩니다.

반전작용


유체는 1엘리먼트마다 회전 방향이 바뀌고, 급격한 관성력의 반전으로 난류 교반됩니다.

액체과 액체의 혼합


상호용해성이 있는 저점도물질은 주로 반전작용에 의해 혼합됩니다. 비교적 적은 엘리먼트 수로 충분히 혼합되는 것을 알 수 있습니다.

酸・アルカリ中和

액체과 액체의 분산

油の水中分解

저점도 물질끼리라도 물과 기름과 같이 상호 용해성이 없는 경우는, 주로 전환 작용에 의해 분산됩니다.

엘리먼트를 통과할 때마다 분산입자경이 작아지는 것을 알 수 있습니다.

고점도 물질의 혼합


고점도 물질은 3가지 혼합 원리 중 주로 분할 작용/전환 작용으로 혼합됩니다. 엘리먼트를 통과할 때마다 줄무늬 수가 증가하여 혼합되어 가는 것을 잘 알 수 있습니다.

혼합의 기준

일반적인 유체명과 혼합을 달성할 수 있는 엘리먼트 수의 기준.

4 ガスの混合、模様付け 6 低粘性流体の混合、高粘性流体の均質化、薬品希釈、温度ムラ改善 12 中粘性流体の混合、抽出・乳化、気液接触、A/C重油ブレンド、アルカリ洗浄、エアレーション 18 高粘性流体の混合、HI/LO混合、ヨーグルト状物質の混合 24 熱交換器・反応器、特殊用途、二液性樹脂・接着剤の混合

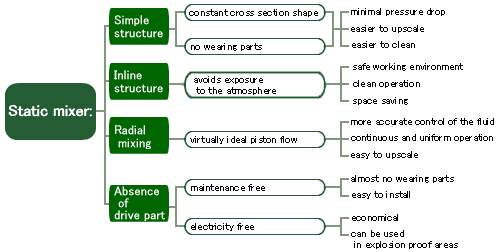

특징

スタティックミキサーの特徴 シンプルな構造(断面形状が一定、滞留部がほとんどない:圧力損失が少ない、スケールアップが容易、洗浄が容易)、インライン構造(外気と遮断:安全な作業環境、衛生的な操業、省スペース)、ラジアル混合(理想に近いピストンフロー:様々な制御系の安定化、連続で均一な操作、スケールアップが容易)、駆動部がない(メンテナンスフリー:消耗部がほとんど無い、取付方法が簡単 電源が不要:省エネルギー、防爆エリア設置可能)
