솔레노이드구동 정량 펌프 PW

PW

카탈로그

자료를 다운로드할 수 있습니다

특징

안전성

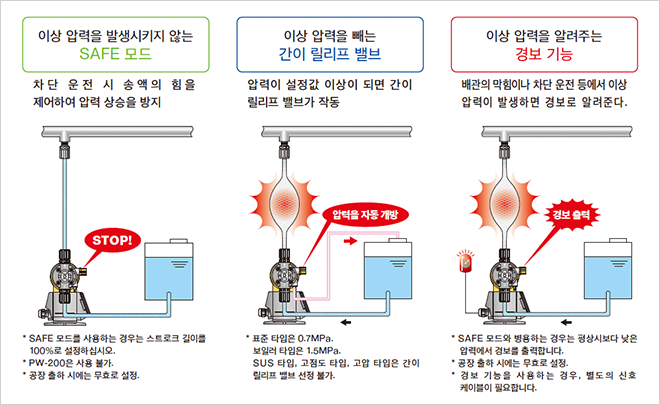

한 단계 높은 위험 관리를 실현하는 3타입의 안전 기능

SAFE mode for preventing abnormal pressure buildup While the discharge valve is closed, the liquid transfer force is controlled to prevent pressure buildup. *To use the SAFE mode, set the stroke length to 100%. *The SAFE mode is not available for PW-200, boiler type and High-Pressure type. *The function is disabled at the factory default setting. Relief valve function for releasing abnormal pressure When the pressure exceeds the setting value, the relief valve operates automatically. *Standard type pump discharge pressure:0.7MPa. Boiler-type pump discharge pressure:1.5MPa. *The Relief valve function cannot be selected for SUS type, high-viscosity type, and High-Pressure type pumps. Alarm function for notifying abnormal pressure When abnormal pressure builds up due to clogging of the pipes or while the discharge valve is closed, an alarm is emitted to warn this condition. *When the alarm function is used together with the SAFE mode, an alarm is emitted for pressure lower than the normal pressure. *This function is disabled at the factory default setting.

ECO모드
[1:10]

에너지 절약 성능

토출 압력에 맞춰 자동으로 통전 시간을 단축.기존에는 토출 압력에 관계 없이 항상 일정 시간 통전되었습니다.ECO 모드는 운전 상황을 상시 감시하며, 저압 운전 시에는 자동으로 통전 시간을 단축하여 소비 전력의 절감에 공헌합니다.

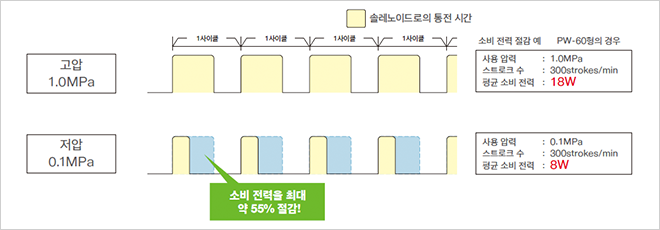

High pressure 1.0MPa Power consumption reduction example:PW-60 model Operating pressure:1.0MPa Number of strokes:300 strokes/min. Average power consumption:18W Low pressure 0.1MPa Operating pressure:0.1MPa Number of strokes:300 strokes/min. Average power consumption:8W Up to 55% reduction of power consumption

사용 편리성e

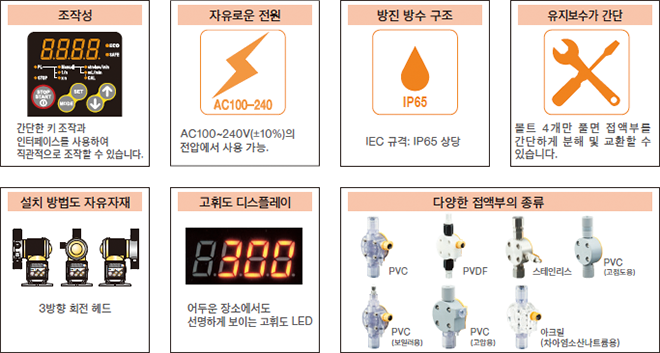

Operability Simple key operations and user interface enable intuitive operation. Wide power supply range Operation can be performed using a voltage between AC100 and 240V(±10%). Water-&Dust-Proof structure IEC standard: IP65 or equivalent Easy maintenance The liquid-end parts are easy to disassemble and replace by simply detaching four bolts. Flexible installation methods The head can be moved in three directions. High-brightness display The high-brightness LED is clearly visible even in low-light environments. Wide variety of liquid-end components PVC PVDF Stainless steel PVC(For high-viscosity liquids) PVC(For boiler) PVC(For High-Pressure liquids) Acrylic(for sodium hypochlorite)

전 기종 공통 기능

수동 운전

스트로크 수 제어
1스트로크 단위의 설정이 가능합니다.
토출량 제어(PW만 가능)
0.1ｍL/min 단위의 설정이 가능합니다.

외부 운전·정지 제어

외부에서의 신호 입력으로 펌프의 ON/OFF 제어를 할 수 있습니다.

경보 출력

레벨계나 토출량 체커와 조합하면 이상 발생 시 경보를 출력.

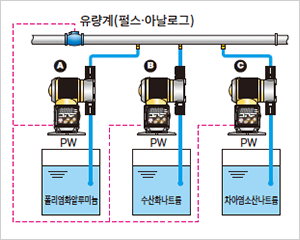

동기 펄스 제어

펌프의 1회 동작에 대해 펄스 1회를 출력할 수 있습니다. 출력 펄스를 두 번째 펌프에 입력하면 동기 운전이 가능합니다.

  • 예)
    A: 1스트로크에 대해 B: 3스트로크, C: 2스트로크 등의 제어가 가능

신호 분배

신호 분배기를 사용하지 않고 다음과 같이 접속할 수 있습니다.

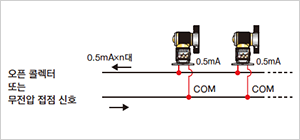

Open collector or no-voltage contact signal 0.5mA × n pumps

펄스 신호

본 기기를 여러 대 병렬로 접속할 수 있습니다.

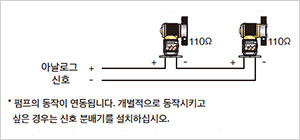

Analog signal 110Ω × 2pumps *The pumps operate in a linked manner. To operate pumps separately, install a signal distributor.

아날로그 신호

본 기기를 여러 대 병렬로 접속할 수 있습니다.

PW／PWT 만 가능한 기능

  • *
    PWT는 타이머 기능 사용 시에만 설정 가능

펄스 입력 비례 제어

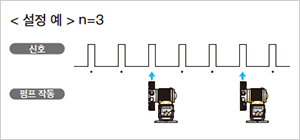

Setting example:n=3 The pump is operated 1 time per 3 times of input pulse.

펄스 분주

입력 펄스 n회에 대해 펌프를 1회 동작시킵니다.

설정 범위
n=1~999

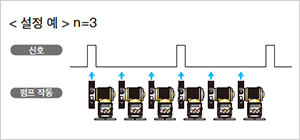

Setting example:n=3 The pump is operated 3 times per each input pulse.

펄스 배율

입력 펄스 1회에 대해 펌프를 n회 동작시킵니다.

설정 범위
n=1~999

PWM 만 가능한 기능

아날로그 입력 비례 제어

자동 운전

아날로그 입력 신호(4~20ｍA)를 받아, 설정값(목표값, 비례대)에 맞춰 0~300strokes/min의 범위에서 동작합니다.

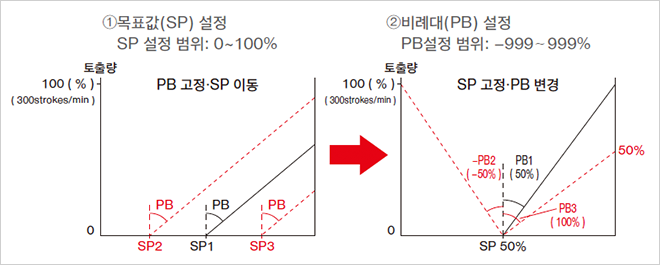

(1)Set point (SP) setting SP setting range:0 to 100% (2)Proportional band (PB) setting PB setting range:-999 to 999%

PWT 만 가능한 기능

타이머 타입의 제어

인터벌 모드

설정한 간격으로 ON/OFF 운전을 수행합니다.

ON 시간, OFF 시간은 각각 1패턴, 1~9999분의 범위에서 임의로 설정할 수 있습니다.

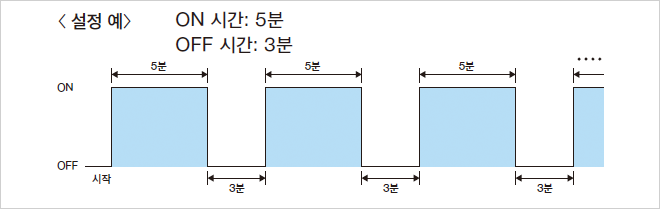

Setting example: ON period:5 minutes OFF period:3 minutes

DAY 모드

매일 같은 시간으로 설정된 ON/OFF 시각에 자동 운전을 실시합니다. 프로그램은 최대 9패턴, 0:00~24:00의 범위에서 1분 단위로 설정할 수 있습니다.

  • *
    WEEK 모드와 병용 불가.

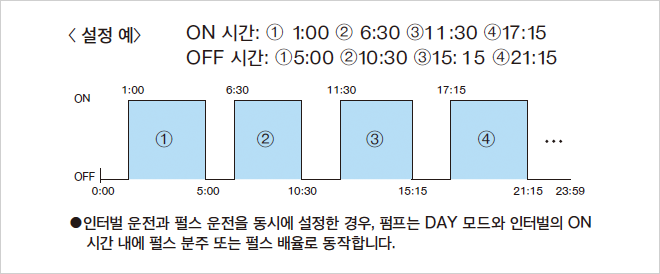

Setting example: ON time:①1:00 ②6:30 ③11:30 ④17:15 OFF time:①5:00 ②10:30 ③15:15 ④21:15 When both interval mode and pulse operation are simultaneously set, the pump will operate in accordance with pulse frequency-division or pulse frequency-magnification setting within the ON time set for the DAY mode and interval mode.

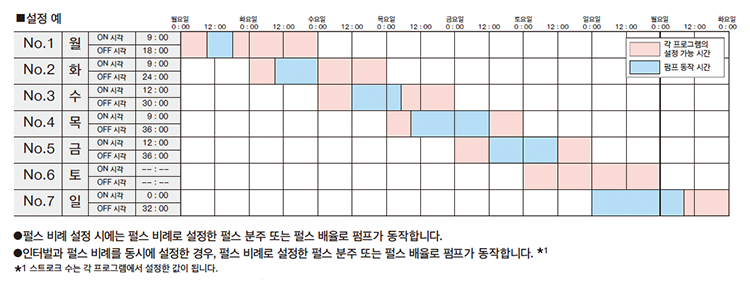

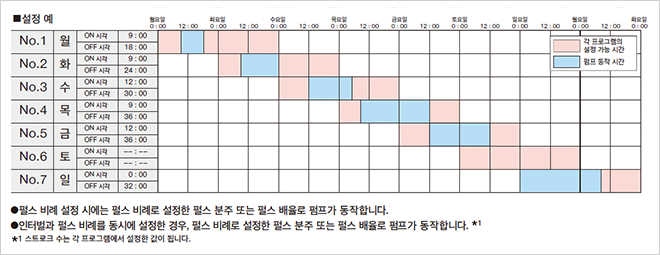

WEEK 모드

매주 같은 요일과 시간으로 설정된 ON/OFF 시각에 자동 운전을 실시합니다.

프로그램은 각 요일마다 1패턴, ON 시각은 0:00~24:00, OFF 시각은 0:00~48:00의 범위에서 1분 단위로 설정할 수 있습니다.

  • *
    DAY 모드와 병용 불가.

When the pulse proportional control operation is set, the pump will operate in accordance with the pulse frequency-division or pulse frequency-magnification set for this operatioin. When both interval mode and pulse proportional control operation are simultaneously set, the pump will operate in accordance with pulse frequency-division or pulse frequency-magnification set for this operation.*1 *1 The number of strokes will be the value set in each program.Enlarge an image

사양

일반 약품 주입용

모델 PW・PWM・PWT
30R 60R 100R 30 60 100 200
최대 토출량 (mL/min) 30 60 100 30 60 100 220
최고 토출 압력 (MPa) 0.7 1.0 0.7 0.2

고점도 약품 주입용

모델 PW・PWM・PWT
60 100
최대 토출량 (mL/min) 60 100
최고 토출 압력 (MPa) 1.0 0.7

보일러 약품 주입용/고압용

모델 PW・PWM・PWT
30R 30 30
최대 토출량 (mL/min) 28 25
최고 토출 압력 (MPa) 1.5 2.0

차아염소산나트륨 주입 전용

모델 DCLPW・DCLPWM・DCLPWT CLPW・CLPWM・CLPWT
30R 60R 100R 30 60 100 30R 60R 100R 30 60 100
최대 토출량 (mL/min) 30 60 90 30 60 90 30 60 90 30 60 90
최고 토출 압력 (MPa) 0.7 1.0 0.7 0.7 1.0 0.7
