스무즈플로우 펌프 Q

Q

특징

''라보용 펌프' 의 범주를 초월한 이송 성능과 신뢰성

Q 토출 동영상
[0:34]

뛰어난 정량성・응답성

재현성 ±1% 이내(풀스케일 대비)*1의 뛰어난 정량성을 자랑합니다.
0.01 mL/min 단위(Q-5는 1 μL/min 단위)로 미세하게 유량을 설정할 수 있습니다.
응답성이 뛰어나서 운전 개시, 운전 정지, 유량 변경의 조작에 신속하게 반응합니다.

  • *1
    Q-100의 경우.

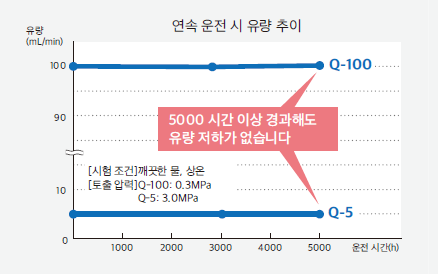

유량이 장기간 변하지 않는다

접동부가 없기 때문에 접액부에 대한 부하가 적어, 장기간 사용해도 부품의 마모나 유량 저하가 없습니다.
부품 수명이 길어서 러닝 코스트가 적게 듭니다.

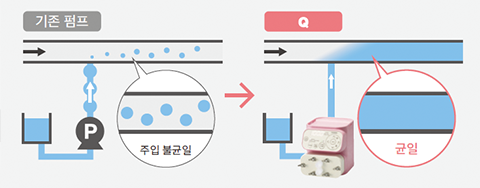

맥동 없이 연속적인 일정한 액 이송

독자적인 액 이송 기구 (특허 취득) 로 다이아프램 펌프이면서도 맥동 없이 연속 일정한 흐름을 실현시킵니다.

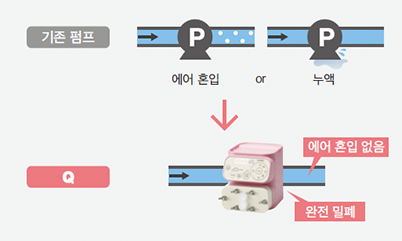

액체를 누설하지도 않고, 변질시키지도 않는다

접동부가 없기 때문에 국소적인 압력 변화나 마모열로 액체를 변질시키거나 응고시키지 않습니다.
완전 밀폐 구조이므로 누액이나 외부기체와 접촉할 걱정이 없습니다.
금수성 물질*1 등 공기와 접촉하면 변질되는 민감한 액체도 액성을 유지하면서 이송할 수 있습니다.

  • *1
    조건이 있습니다. 자세한 사항은 문의하십시오.

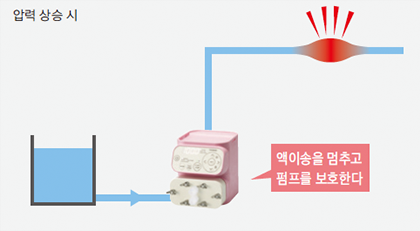

배관 막힘・공운전으로도 파손되지 않는다

밸브 개방을 잊었거나 막힘 등으로 인한 폐색 운전 시에도 펌프에 부하가 걸리지 않기 때문에 고장염려가 없습니다.
접동부가 없기 때문에 공운전 상태가 되어도 흠집이나 소손, 마모, 파손 등의 염려가 없습니다.

스케일 업이 용이한다

같은 액 이송 방식이면서도 대용량·고압·고점도·슬러리 이송·방폭 사양 등에 대응할 수 있는 『스무즈플로우 펌프』 의 라인업이 마련되어 있습니다.
연구·개발과 실제생산 라인에서 같은 방식의 펌프를 사용할 수 있으므로, 상업화에 걸리는 시간을 단축할 수 있습니다.

사용자들을 위한 심플한 설계

유량 변경 조작
[0:11]

유량 설정・교정이 간단하다

원하는 유량을 입력하기만 하면 간단하게 유량을 변경할 수 있습니다.
펌프 교정 (캘리브레이션) 도, 실제 토출량을 계측하여 입력만 하면 끝납니다. 정확한 유량 제어가 간단하게 실현됩니다.

분해・조립이 간단하다

볼트를 풀기만 하면 접액부를 분해할 수 있습니다.
처음이라도 당황하지 않고 조립할 수 있기 때문에 누가 조립하더라도 본래의 성능이 발휘됩니다.

액 교체가 간단하다

예비 펌프 헤드 세트를 준비해 두면 교환만으로 신속한 액 교체가 가능합니다.

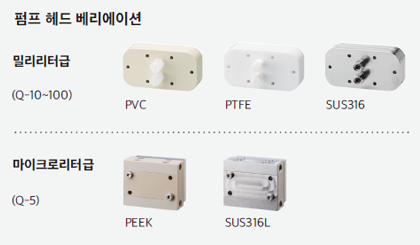

액체에 따라 재질이 다른 펌프 헤드를 장착함으로써 사용을 구분할 수 있습니다.

운반이 간단합니다

소형/경량으로 장소를 차지하지 않고, 편하게 운반할 수 있습니다.

광범위한 약액에 대응

산, 알칼리, 유기용제 등 사용하는 액의 성질에 따라 내식성이 높은 접액부 재질을 선택할 수 있습니다.

오토클레이브 멸균에도 대응

접액부를 통째로 오토클레이브에서 멸균할 수 있는 기종도 준비되어 있습니다.

다채로운 제어 기능

오토 스톱 운전
[0:28]

오토 스톱 운전 (대응 기종: Q)

운전 시간 또는 토출량을 설정하여, 펌프를 자동적으로 정지시킬 수 있습니다.

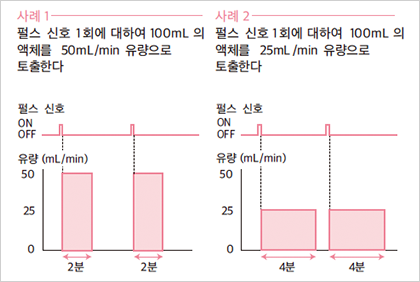

펄스 입력 비례 운전 (대응 기종: QI)

외부로부터의 펄스 신호 입력에 따라 자동적으로 펌프를 운전할 수 있습니다.

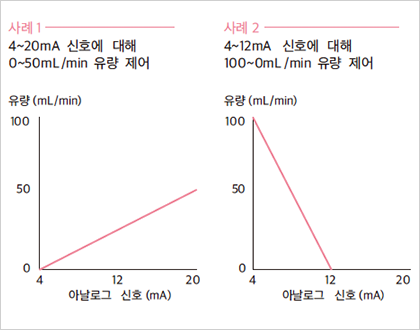

아날로그 입력 비례 운전 (대응 기종: QI)

외부로부터의 아날로그 신호 입력 (DC4-20 mA) 에 비례하여 유량을 자동적으로 변화시킬 수 있습니다.

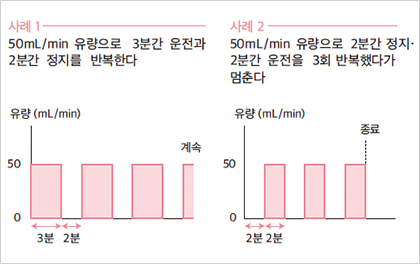

인터벌 운전 (대응 기종: QT)

일정 시간마다 펌프의 ON/OFF를 반복하는 운전이 가능합니다.

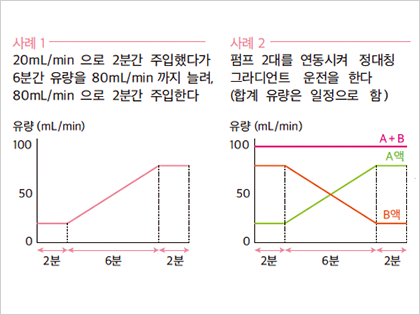

그라디언트 운전 (대응 기종: QT)

인터벌 운전
[0:53]

운전 시간 경과와 비례하여 유량을 서서히 늘리거나 줄일 수 있습니다.

신호 출력 기능 (대응 기종: QI, QT)

외부기기에 신호를 출력할 수 있습니다.

단위 펄스 출력 일정량을 토출할 때마다 펄스 신호를 출력
경보 출력 에러 발생 시에 신호를 출력
동작 출력 펌프 운전 중에 신호를 출력
정지 출력 인터벌 또는 그라디언트 운전 종료 시에 펄스 신호를 출력 (QT형만)

스무즈플로우 시스템

스무즈플로우펌프의 능력을 최대한으로 이끌어내는 설계와 안전성/유지보수성을 고려한 구성/레이아웃으로, 신뢰성 높은 시스템을 제공합니다.

자세히 보기

사양

밀리리터급

모델 Q/QI/QT
100 60 30 10
최대 유량 (mL/min) 100 60 30 10
(L/h) 6 3.6 1.8 0.6
(US G/h) 1.58 0.95 0.47 0.15
유량 제어 범위 0.1∼최대 유량까지 가변
최고 토출 압력 (MPa) 0.3 0.6 1 2
(bar) 3 6 10 20
(psi) 43.5 87 145 290

마이크로리터급

모델 Q/QI
5
최대 유량 (μL/min) 5000
(L/h) 0.3
(US G/h) 0.07
유량 제어 범위 5μL∼최대 유량까지 가변
최고 토출 압력 (MPa) 3
(bar) 30
(psi) 435
