용도/사례90°C의 고온액을 압출성형기에 고압 주입

액 종류
프로세스/용도
업계/분야
과제/테마

사용자

수지 제품 제조업체

고객의 과제/요청

수지압출성형기에 첨가제를 주입하기 위해 펌프를 사용하고 싶다.

  • 주입점의 압력이 5MPa 이상 필요.
  • 펌프에 맥동이 있으면 주입 불균일이 발생하므로, 연속적으로 일정량을 주입하고 싶다.
  • 액체 온도가 내려가면 점도가 높아지기 때문에, 70~90°C로 유지해야 한다.
  • 고온/고압이기 때문에 안전 대책에 만전을 기하고 싶다.
  • 한 곳에 고정하는 것이 아니라, 이동하여 사용할 수 있게 하고 싶다.

TACMINA의 솔루션

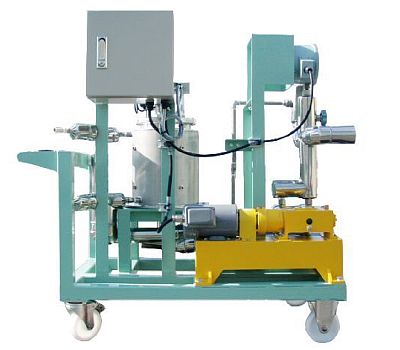

액을 보온하면서 7MPa의 고압으로 주입할 수 있는 유닛을 설계/제작했다.

  • 펌프와 탱크를 온수자켓으로 보온했다.
  • 탱크가 비었을 때 펌프가 파손되는 것을 방지하기 위해, 탱크에 플로트스위치를 부착했다.
  • 이상압력을 분출하는 안전밸브를 설치하고, 접점이 있는 압력계도 내장하여 경보를 출력할 수 있도록 했다.
  • 간단히 이동할 수 있도록, 트롤리 베이스 유닛으로 했다.

사진

画像を拡大する

제품정보

  • PL (플런저식)
    최대 토출량
    0.01～31L/min
    최고 토출 압력
    10MPa

    정밀도가 높은 고압 주입에

    • 플런저식
    • 정밀
    • 고압
    PL (플런저식)
  • 커스터마이즈 사양

    전문 제조사이기에 가능한 유연한 대응으로 요구에 정확히 일치하는 이상적인 단 1대를 실현




    커스터마이즈 사양
